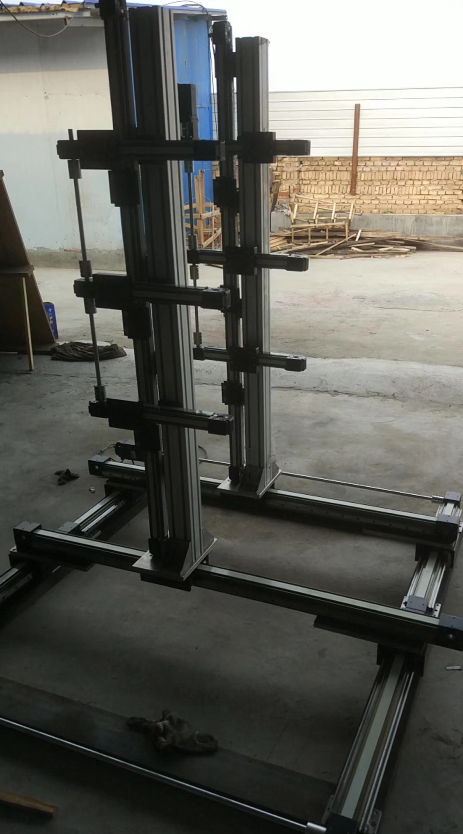

上圖為客戶訂購的一套同步帶龍門架，X軸兩根同步帶同步，采用的雙華塊導軌，Y軸分別搭在X軸兩個滑塊上，Z軸垂直導軌上采用的是三滑塊的同步帶導軌，C軸帶的是三個同步帶做同步運轉，采用光桿形式鏈接。
DS45M75C系列同步帶采用高剛度鋁合金做機體；運行速度快，****可到500mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。有效行程可做到50mm-3000mm，水平載重15kg，垂直負載5kg
產品尺寸圖如下：
上圖導軌導程75MM 導軌寬45MM。C軸客戶要求速度比較高，基本沒有負載，同時帶動的是三根導軌同事傳動。兩根光桿傳動。因此選用57閉環步進電機，高速性能更好。速度可達五六百毫米每秒。
57閉環57EBP98ALC-TF0,2.2NM步進電機驅動器套裝及配套驅動器HBS57，高性價比，DC20-70V供電（帶57電機建議DC24V），配套1000線編碼器，高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。配套驅動器HBS57全新32位DSP數字式57閉環步進電機驅動器，雕刻機、數控設備可用。PWM電流控制，噪音極低，高速力矩比普通驅動器大40%。電壓：DC16-70V（帶57電機建議DC24V）細分：256細分
1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
MC36L可編程自動化控制器是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。CM36L適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。 本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
