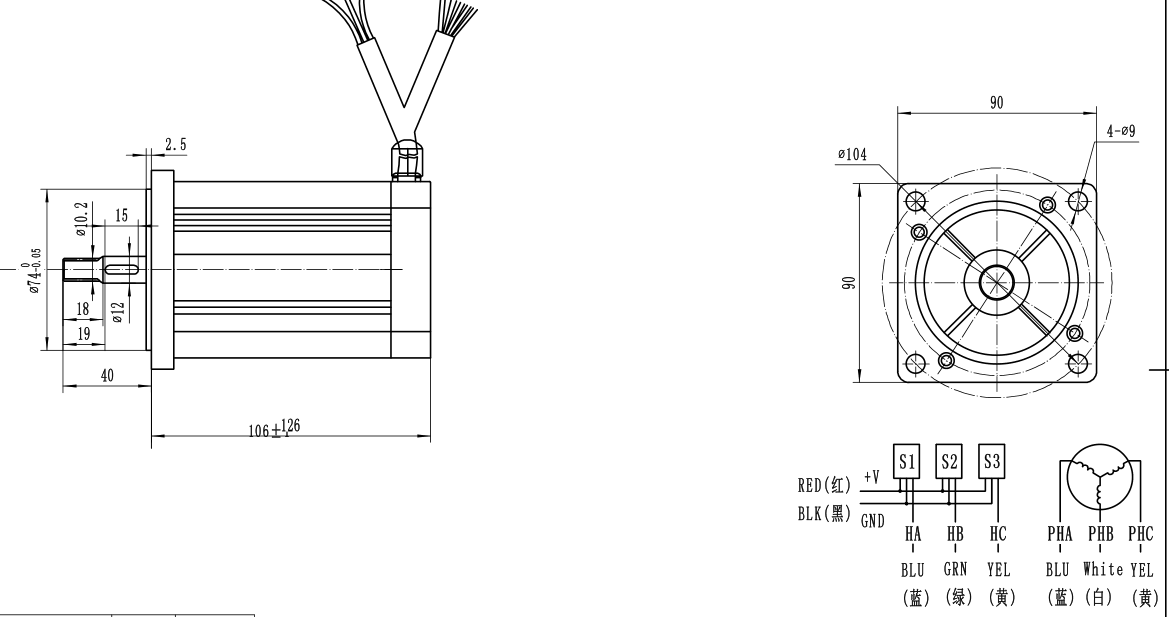

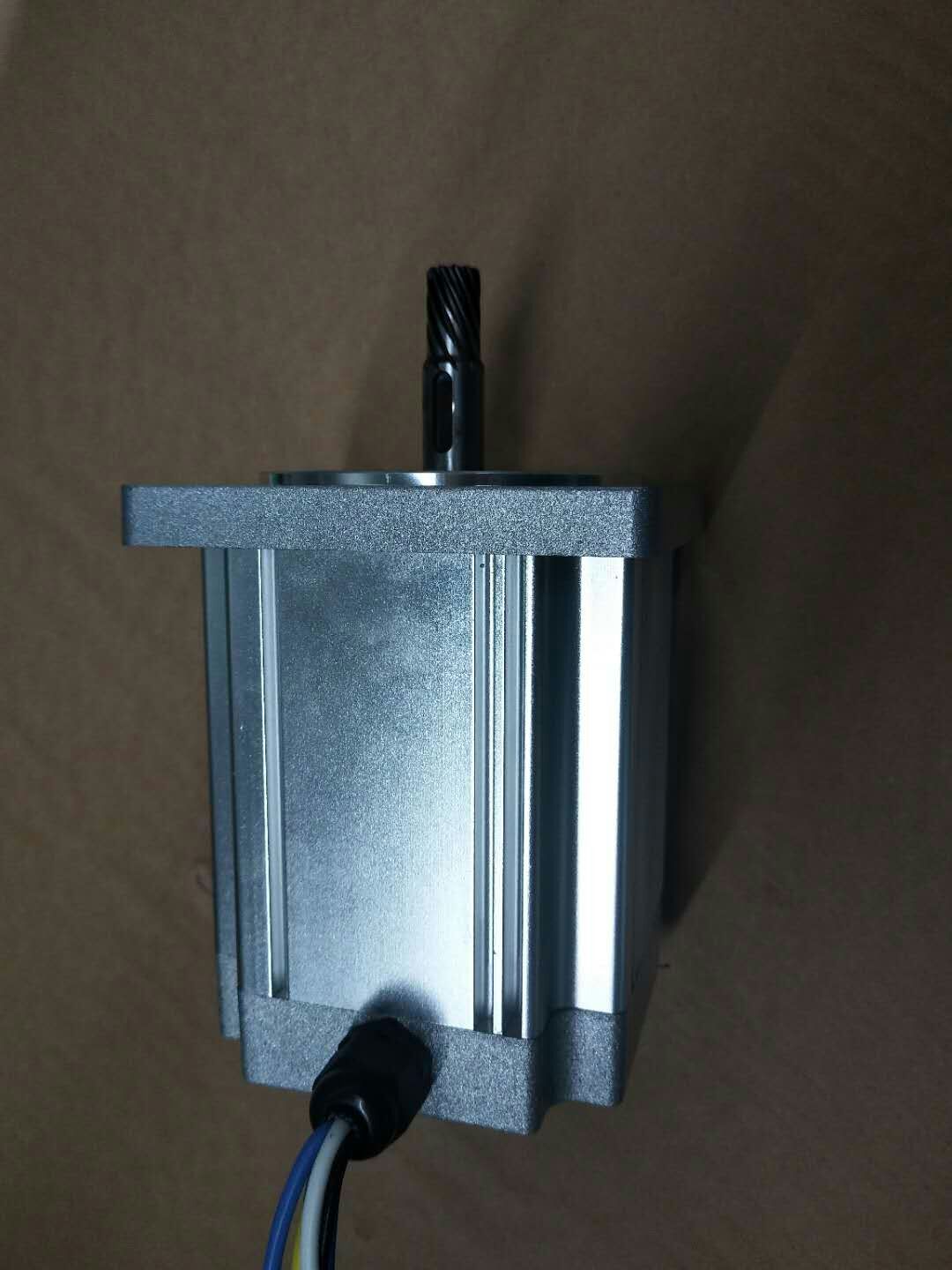

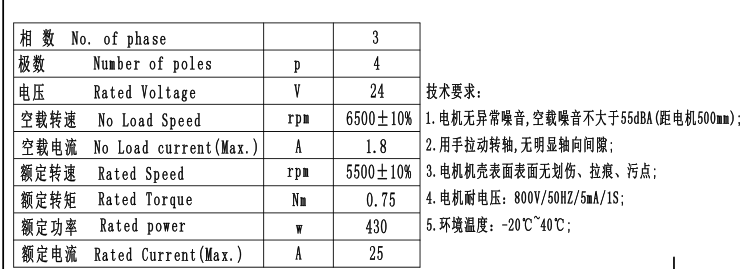

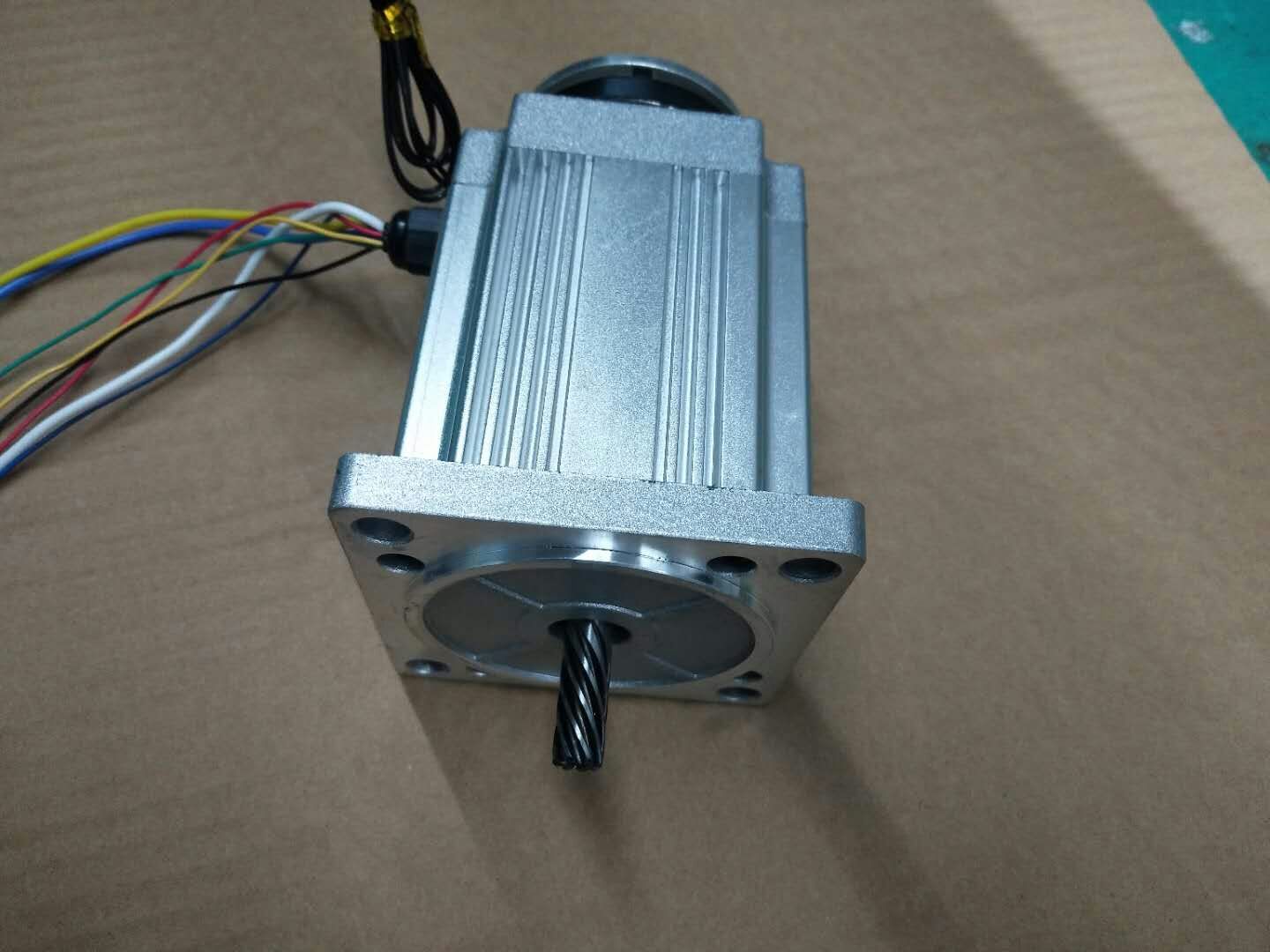

上圖為時代超群客戶訂制特殊出軸的90系列直流無刷電機，有齒輪軸處理與銑出不同粗細處理，額定電壓為24V,額定功率為430W,額定轉速為5000轉，額定扭距0.75NM。具體尺寸如下：  ![YRS6}(1]IW)E$XM3J2G3{AX.png](/ueditor/asp/upload/image/20181018/15398192851654752.png "YRS6}(1]IW)E$XM3J2G3{AX.png")
選用配套驅動器為ZM-6630M，是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。實物圖如下：
主要功能 欠電壓( ≤ 18V )、過熱(>150 ℃ )自動保護 堵轉保護時間 6 秒 霍爾錯誤保護 輸出限流線性可調：4-30A 支持內置電位器、外接電位器、模擬電壓和 PWM 調速 帶有使能功能 帶有速度反饋信號輸出 帶有電子能耗制動功能 具有緩啟動功能，避免電流過沖，有效保護電機
本控制器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。 實際使用時請根據電機參數設置輸出限流值。 常見問題解答 1.問：初次使用該控制器，如何能盡快上手？ 答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。 2.問：電源接反有何影響？ 答：會立即燒毀驅動器。 3.問：上位控制信號電壓****是多少V？ 答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為24V，超過此電壓會導致驅動器毀。 4.問：驅動器長時間工作后外殼比較熱，正常嗎？ 答：正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。 5.問：電源指示燈亮，但電機不轉且抖動，是什么原因？ 答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6.問：用此控制器，能否將我的電機轉速調到6000？ 答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制在0至****速。 7.問：我手上已經有電機，購買此驅動器后如何接線 答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。 此套系統現用于節能設備的研發、生產、節能工程施工；紡織機械設備及配件、電子產品、工業自動化控制設備及配件、工業自動化控制系統、電力自動化系統及儀器儀表的研發、生產、維修。 無刷技術咨詢 楊工：18001308796 QQ:1755105676 相關閱讀 時代超群直流無刷電機直流48V500W特價套裝 配套驅動器****可支持25A 時代超群無刷驅動器ZM-7205A手持智能調試器如何調試和設置參數？ 時代超群特殊定制24V90W2000轉齒軸無刷電機及配套ZM-6615驅動器參考 時代超群無刷電機高壓310V功率20W轉速5000轉高速定制套裝 時代超群3NM力矩電機與驅動器ZM-6610M配套參考 |
