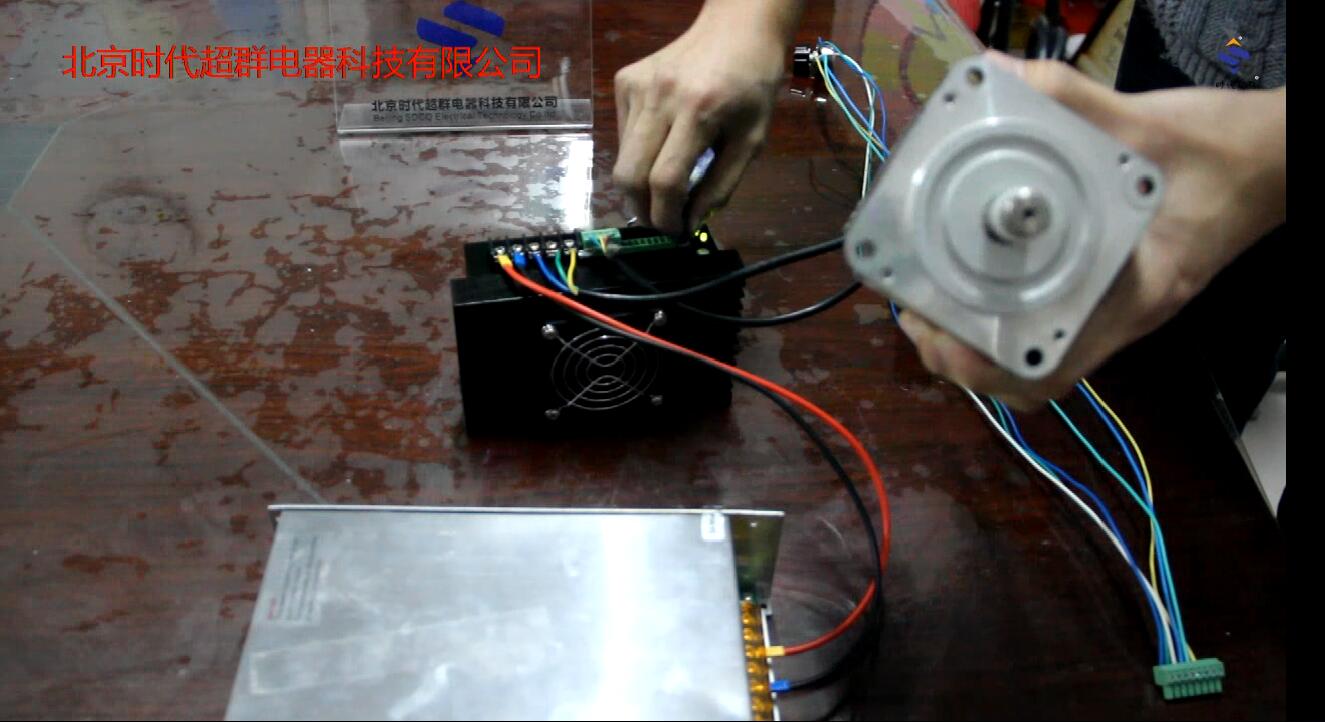

圖中選用的有直流無刷電機、無刷驅動器、開關電源。直流無刷電機是由電動機主體和驅動器組成，是一種典型的機電一體化產品。
直流無刷電機型號：80BL110S50-430TK9，基本參數為500W\48V\3000轉 ，實位圖如下：
詳細尺寸參數圖：
高性能直流無刷控制器(驅動器)型號：ZM-6625，ZM-6625是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。
欠電壓( ≤ 18V )、過熱(>150 ℃ )自動保護
堵轉保護時間 6 秒
霍爾錯誤保護
輸出限流線性可調：4-25A
支持內置電位器、外接電位器、模擬電壓和 PWM 調速
帶有使能功能
帶有速度反饋信號輸出
帶有電子能耗制動功能
具有緩啟動功能，避免電流過沖，有效保護電機

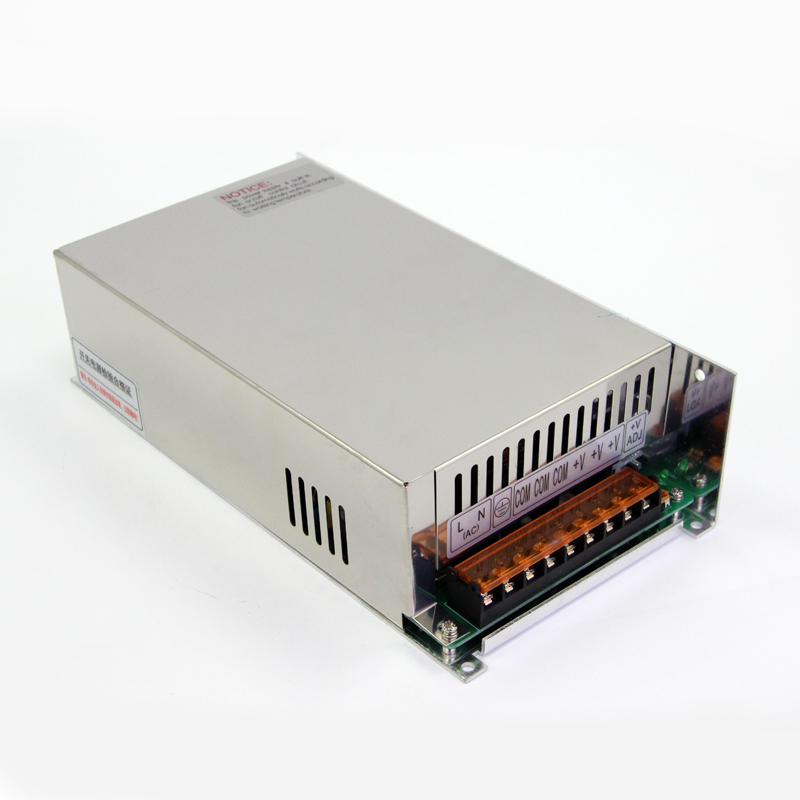

配套開關電源：S-500-48
應用領域一
辦公計算機外圍設備、電子數碼消費品領域。
這是無刷直流電機普及****、數量****的領域。比如在生活中常見的打印機、傳真機、復印機、硬盤驅動器、軟盤驅動器、電影攝影機、磁帶記錄儀等，在它們的主軸和附屬運動的帶動控制中，都有無刷直流電機的身影
應用領域二
工業控制領域。
近些年，由于無刷直流電機大規模的研發和技術的逐漸成熟，其驅動系統在工業生產中的分布范圍也隨之擴大，已逐步成為工業用電動機的發展主流。圍繞降低生產成本和提高運行效率而展開的研究與嘗試已取得顯著的效益，各大廠商也提供不同型號的電機以滿足不同驅動系統的需求。現階段在紡織、冶金、印刷、自動化生產流水線、數控機床等工業生產方面，無刷直流電機都有涉獵。
應用領域三
醫療設備領域。
在國外，對無刷直流電機的使用已經較為普遍，可以用來驅動人工心臟中的小型血泵；在國內，手術用高速器具的高速離心機、熱像儀和測溫儀的紅外激光調制器都使用了無刷直流電機。
應用領域四
汽車領域。
據分析在市面上，一般的家用轎車需要永磁電機 20-30 個，而每輛豪華轎車則需要59個之多，除了核心發動機外，在雨刷器、電動車門、汽車空調、電動車窗等部位都有電機的身影。隨著汽車工業向著節能環保的方向發展，所使用的電機也必須滿足高效率、低能耗的標準。而無刷直流電機的低噪聲、壽命長、無火花干擾、方便集中控制等優點完全符合，隨著其調速技術的日益成熟，性價比會越來越高，它在汽車電機驅動的各個環節中的應用會更加廣泛。
應用領域五
家用電器領域。
作為中國家電的標志逐漸占據了大部分的消費市場，“直流變頻”受到生產廠商的青睞，已有逐漸替換掉“交流變頻”的轉變趨勢。這種轉變實質上就是家電所用的電動機由感應電動機向無刷直流電機及其控制器的過渡，以達到節能環保、低噪智能、舒適性高的要求。無刷直流電機的發展方向與電力電子、傳感器、控制理論等技術的發展方向相同，它是多種技術相結合的產物，它的發展取決于與之相關的每一種技術的革新與進步。
支持定制特殊參數電機，一臺也可以定。
定制咨詢 楊工：18001308796 QQ：1755105676
