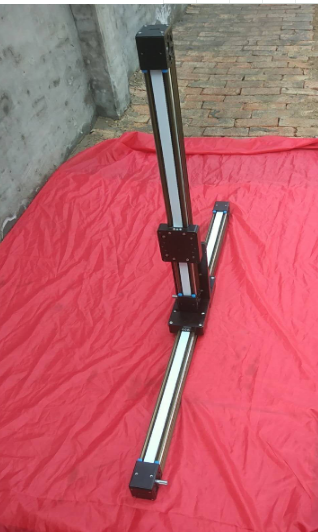

上圖為客戶定制的一套XYZ直線同步帶模組。DS45M75C-600五根，其中X軸兩軸同步，垂直方向上的兩根同步，導軌型材寬45MM,電機轉一圈移動72MM，有效行程600MM，配有60/86伺服鏈接片，還可配57/86步進電機連接片，連接片可以定制。

一般同步的導軌要配86的電機，單根導軌可以配57電機，具體的考慮具體負載和速度定

上圖中水平和垂直方向導軌鏈接需要用到上圖的三角支架，一般X軸會做成雙滑塊的用于加強導軌的穩定性。

 DS45M75C系列同步帶采用高剛度鋁合金做機體；運行速度快，****可到500mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。有效行程可做到50mm-3000mm，水平載重15kg，垂直負載5kg

1：低發熱（靜止時，電流幾乎為零，無發熱）

2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用）

3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM）

4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備

聯系方式：QQ:467102884  電話：18710050116（劉女士）
