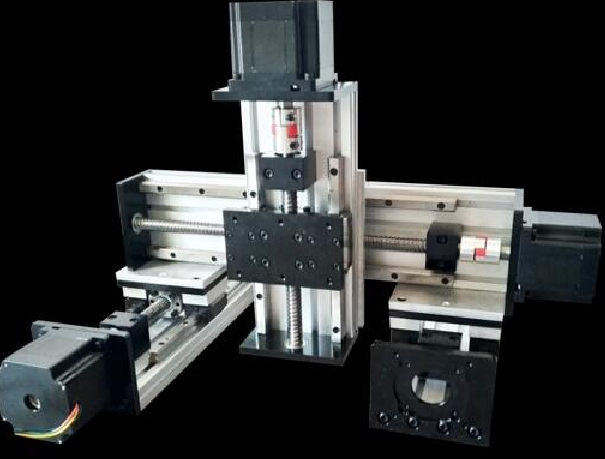

上圖為客戶定做的一套重型滾珠絲桿直線滑臺，Z軸可承載50KG，搗鼓型材選用的事120MM款雙線型直線導軌，X軸同步和Y軸，采用的是150*150的雙滑塊，Z軸采用的150*80的單滑塊。
時代超群HBX系列120型材雙線型重型滑臺導軌滑塊為80mm*150mm含兩個導軌滑塊，水平****載重150KG，垂直載重80KG,定位精度0.03MM，可以做到有效行程2米以內。1605、1610、2020、2010等多種規格可選。客戶想用這款導軌帶動50KG負載做垂直上下運動。
客戶選用了1605絲桿，滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米，垂直負載時選擇導程小的絲桿是比較合適的。客戶滑塊移動速度為30MM/S，搭配的是86步進電機，也可以搭配伺服電機使用。
配套控制器CM30D-30可編程三軸控制器，該面板型運動控制器（數控系統）采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。 其他型材導軌推薦：
