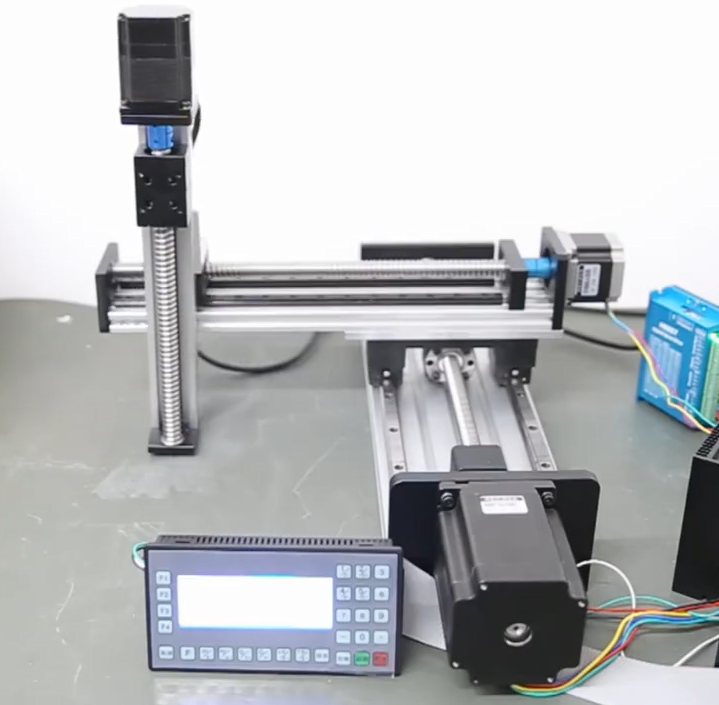

上圖是客戶定做的一套xyz模組 Y軸采用HBX150型材直線導軌配86步進電機，HBX80型材雙線型導軌配57步進電機，Z軸采用的事CBX單線軌直線導軌配57電機，客戶垂直提升10KG負載。運行穩定。

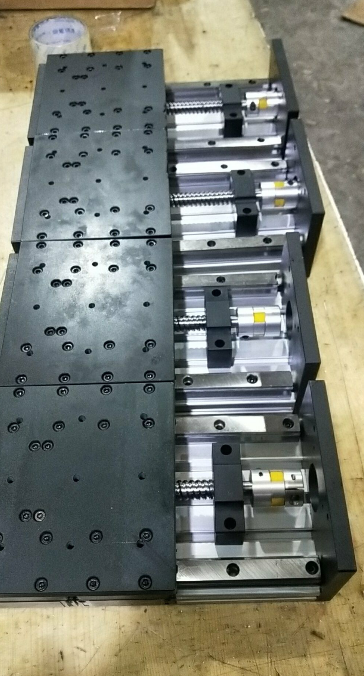

HBX150型材寬雙線型導軌，有效行程100MM的兩根，有效行程150MM的兩根，軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010
80型材時代超群HBX系列雙線型滑臺導軌滑塊常規為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米
CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，例如CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠，可配42/57步進電機、無刷電機，60閉環伺服電機等。 聯系方式：QQ:467102884 電話：18710050116（劉女士） 相關文章： 可載重100KG的加強型精密導軌滑臺 新款CBX系列滾珠絲桿線性導軌 客戶定制帶手輪雙圓軸滾珠絲桿直線導軌 有效行程為1200MM的加強型雙圓直線導軌 客戶定制雙滑塊可獨立運動線性導軌 客戶定制有效行程為20MM的線性導軌 客戶定制有效行程為200、600、1100mm的雙線型導軌 客戶個性化定制服務——雙滑塊導軌【視頻資料】 非標定制加長型同步帶導軌測試視頻 梯形絲桿直線導軌和42電機的搭配使用 86大力矩電機+減速+導軌滑臺測試應用視頻 可定制型密閉同步帶導軌承重測試 控制器 導軌滑臺在雕刻機中的實例應用視頻 適用于高轉速，低噪音場合的高性能低壓伺服電機 200W低壓伺服電機及配套驅動的經典搭配 400W低壓伺服電機及配套驅動的經典搭配 支持位置/ 速度閉環控制的高性能低壓伺服驅動器DM-055B 關于低壓伺服驅動器報警指示及常見問題解答 60系列交流伺服電機的市場應用 80系列交流伺服電機的市場應用 110系列交流伺服電機的市場應用 130系列交流伺服電機的市場應用
|
