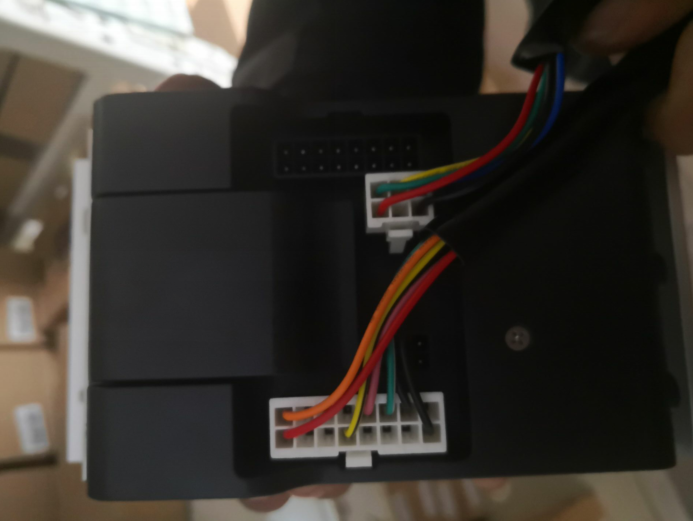

上圖為客戶定做第一款大功率直流無刷電機用的驅動器，可驅動48V的直流無刷電機。此款驅動器耐壓80V，電流****50A，特別適合使用鉛酸電池或者是鋰電池的用戶使用。

今天就講一下這款驅動器如何使用

使用說明書如下：

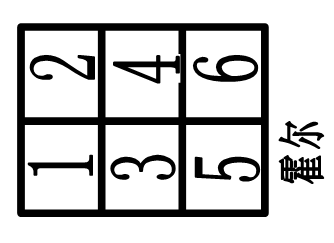

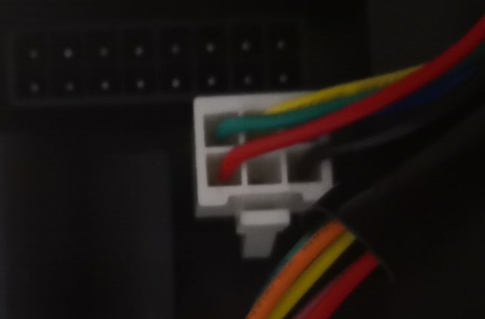

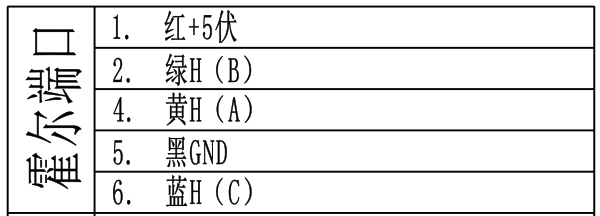

首先霍爾端口如何接？

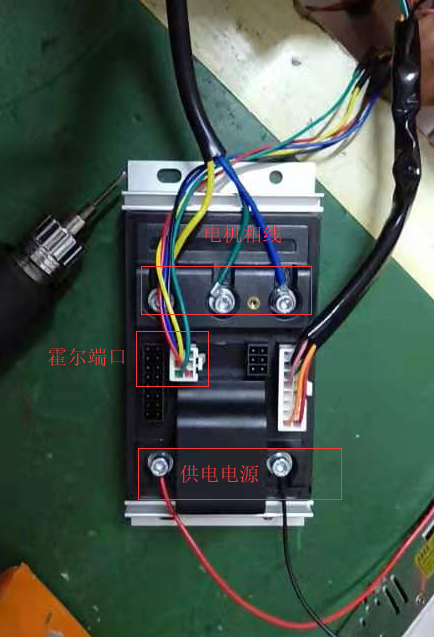

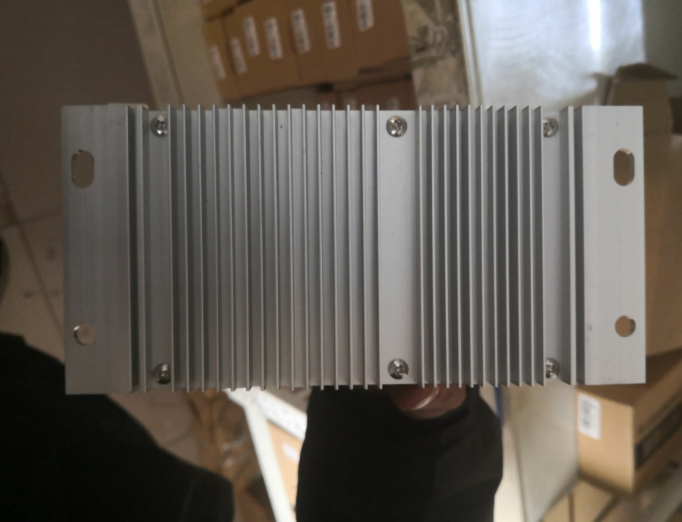

UVW三根線需要打開驅動器外殼，內部相線位置如下

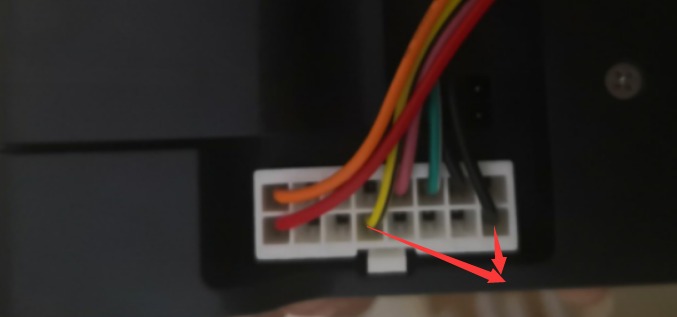

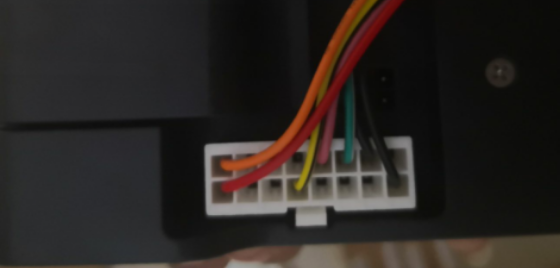

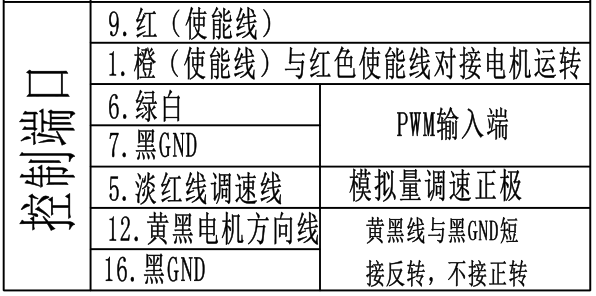

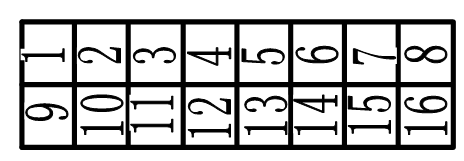

控制端口如何接

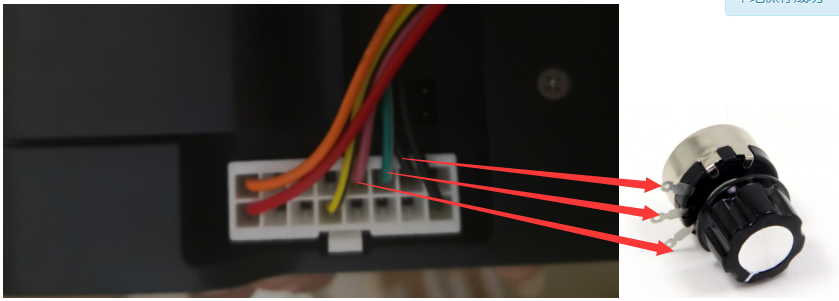

那么如何外接電位器調速呢

6.7.5腳接電位器調速，6腳接點位器的中間腳，5.6接電位器的兩邊

如果是PWM調速，那么5腳不接，直接6.7腳。6為調速端

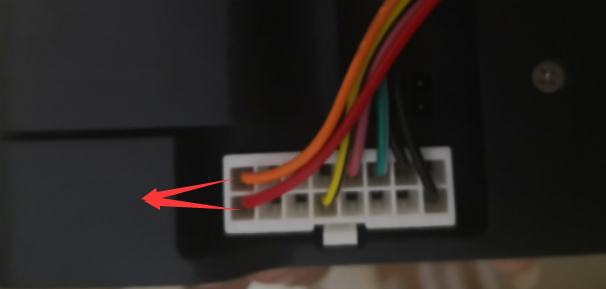

那么如何控制器啟動和停止呢

1和9腳的短接控制啟動，斷開控制停止

如何控制方向呢？

12和16腳短接是一個方向，斷開是另外一個方向

聯系方式：QQ:467102884  電話：18710050116（劉女士）
