新款觸摸屏控制器實現4軸控制20路輸入與8路輸出最多可以擴展16路輸出，可以單獨做界面，控制器面板可以直接設置絲杠螺距，圈數設置，20多條指令選擇。

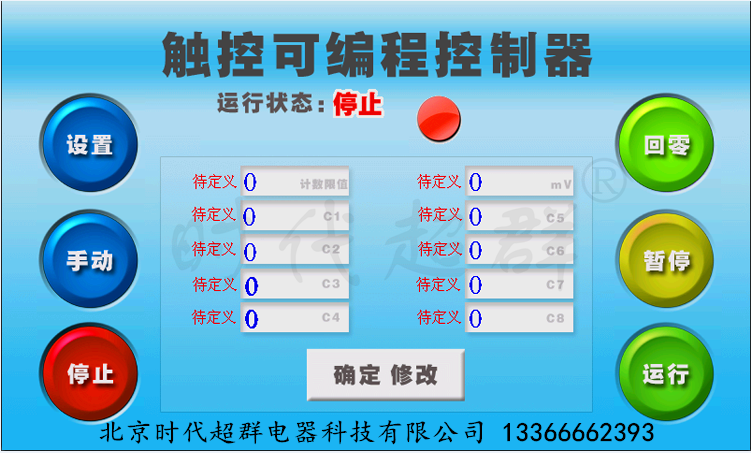

自動界面可以專門做開機界面，選擇幾軸整體的按鍵都是可以選擇是否屏蔽的。

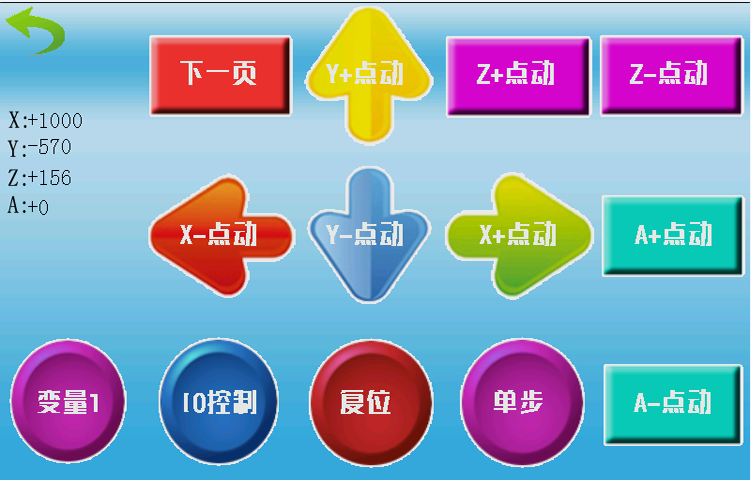

手動頁面可以選擇點動回零4軸都可控

2.2功能說明

自動:自動運行，單步運行、上電自動運行、使能運行、增量移動、坐標移動

手動:電機正反轉、回機械零、回程序零，輸出口控制

程序:觸控屏程序的編輯、下載、刪除。保存、觸控屏首頁修改核心參數, ****指令200行

界面: (17款20款) 界面文字修改，按鈕樣式定義，按鈕功能定義，按鈕屏蔽與啟用、輸入框顯示與隱成，支

持中英文切換。(I8款 19款21款22款)可以任意修改界面圖片及文字，開機宣傳 視頻和動畫、按鈕控件布

局添加與刪除。(22款) 支持模報量、溫度、壓力重量等顯示

參數:自動運行速度，回零速度、手動速度。加速減速、間隙補償、外接按鍵口設置、狀態默認設置

外部控制:啟動、單步、回零、急停、暫停、復位、x加、X減、Y加、Y臧(擴展z加。 Z減)按鈕等

指令: 20多種控制指令，A型可存7套(更多程序數量可定制)程序觸控屏選擇、特有加密指令保存指令防止被抄

裘

特色催款:可以定義產品使用次數，方便設備貨款結收。

串口通訊:可以直接用串口和上位機程序進行通訊，指令程序的下載，測試與操作，支持手機藍牙

連接APP控制編程。

隔離10口:帶有與系統隔離的輸入輸出口，輸出口能力****可到500mA (高配1. 5A)，方便于配接

繼電器，電磁閥等

2.3系統組成

●專用運動控制芯片(0C品體管集電極開路信號輸出為: 5V ^24V均可脈沖+方向)

●專用的常閉式或常開原點、急停開關，光電隔離24V信號輸入口

各種開關接線圖配各種輸入輸出

特別提示：這款觸摸屏控制器不支持聯動控制。
