使用步進電機控制器DY-IS控制電機走角度位移

控制器型號：DY-IS

搭配時代超群步進電機效率更高

時代超群電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區

編程實例：（操作步驟）

86電機減速比是1：20的，步距角是1.8℃的，我現在要求電機在2細分情況下電機每次轉9度。控制器上面應給怎么設置。

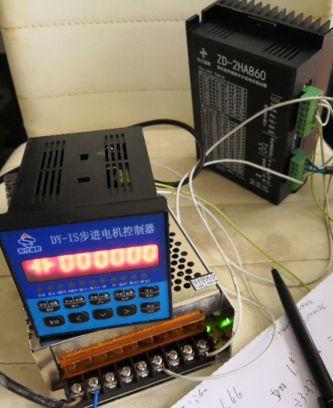

接線圖：

2細分電機400脈沖一圈

360/400=0.9 電機一個脈沖0.9度

10個脈沖9度

減速器速比1:20

10*20=200脈沖

程序步驟：

00 SPEED 1000

01 G-LEN 200

02 END

THE END
