客戶想垂直提升50KG重物，想利用直線絲桿導軌來帶動，絲桿的直徑是16MM導程是5MM的，客戶需要我們提供導軌和配套電機的選用，下面給大家介紹一下具體的選型方案： 首先客戶負載50KG，我們要為客戶選用一款能垂直承重50KG負載的導軌，這款導軌的型材要盡量的結實，現在介紹一下性價比比較高的一款雙線導軌

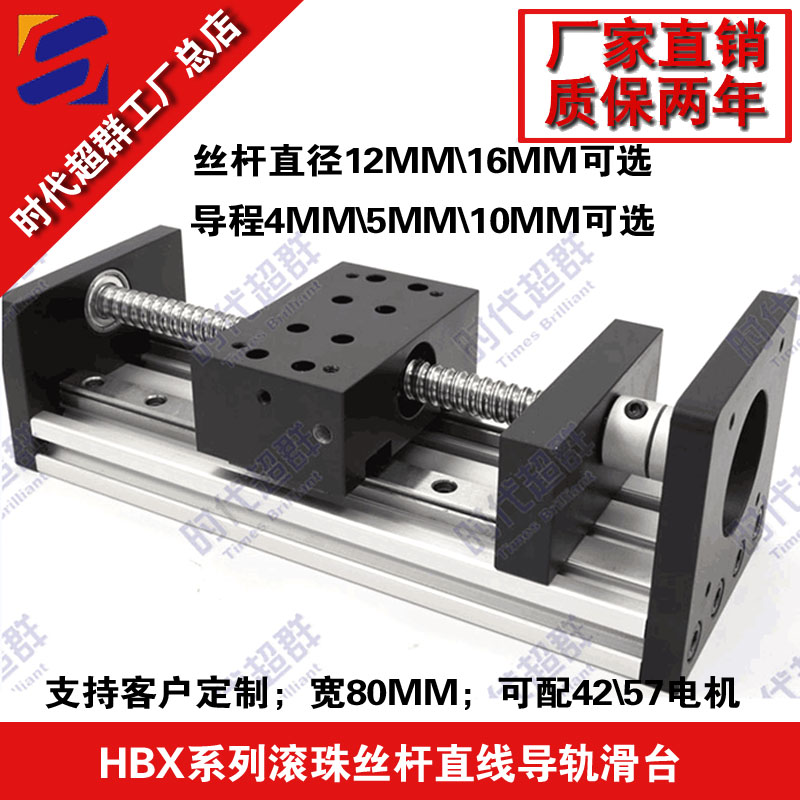

HBX雙線型導軌，導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米，電機垂直負載絲桿螺距盡量選小。 導軌選中了，如何給這款導軌配一款能帶動負載電機呢。首先50KG負載并不輕，客戶速度要求50MM/s，那么1S中電機九轉5圈，一分鐘電機轉300圈，我們都知道步進電機轉速越高扭矩越小，那么需要根據電機的特聘曲線圖選擇一款合適的電機。
上圖為時代超群86HBP113AL4-TKAB兩相混合式步進電機 步距角1.8°，扭矩8.5N.m，電流4A，機身高113MM，軸徑Φ14MM，鍵5，出軸長36mm，剎車力矩2NM。配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。
此款剎車電機套裝搭配上述直線導軌可以負載50KG,性價比比較高。運行效果不錯。 步進電機使用剎車的條件。 1.垂直帶動負載運行 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
