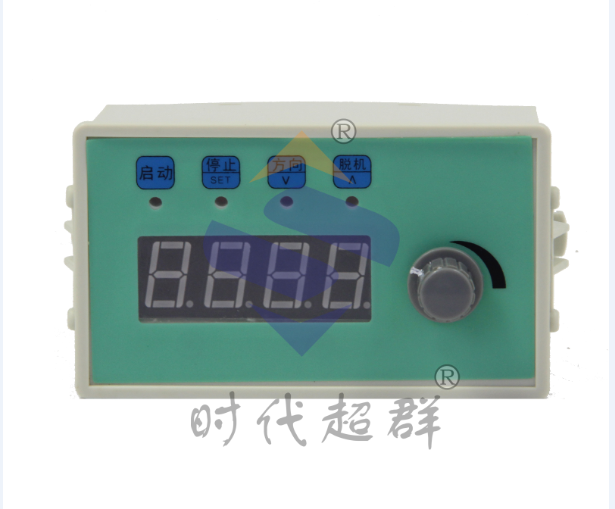

1.顯示說明:在運行狀態或停止狀態數碼管顯示當前的轉速值，單位轉/分鐘。

在設置狀態顯示設置的參數代號或參數值

10-3更改參數，出廠的時候速度都控制在1000轉速，如果需要控制伺服電機就需要更改參數來加大控制器對伺服電機可控制，啟動信號與停止信號還有換向這些都是可以根據客戶的需求來更改的。

2.參數設置:在停止狀態下，長按鍵，出現ACC,再按下醫鍵出現ACC的參數值，按和四鍵修改，修改完按品確認，回到ACC狀態，按2y鍵出現tAb,再按出現run,再按出現Mode,再按到下一參數，參數設置同ACC,按鍵退出參數設置到停止狀態

ACC加速度設置(1-99) 1最快，99最慢，負載重設置慢點默認值5

tAb細分數設置(1-64) 此值根據驅動器上設置，應該跟驅動器設置為- -致，設

置一致時顯示的轉速為實際轉速，默認值5

run.上電運行(0-1)設置為0時E電為停止狀態，設置為1時上電即運行,默認值0

In_ S 3腳運行，4腳停止輸入端與2腳GND接通方式設置(0-4) 默認值0

0接線端3接通啟動，斷開停止，方向為接線端4接通正轉斷開反轉

1接線端3按一下啟動，再按一下停止，方向為接線端4按一下方向取反

2接線端3按一下啟動，接線端4按一下停止

3接線端3按一下正轉，再按一下停止，接線端4按一下反轉，再按-一下停止

4接線端3接通正轉啟動，斷開停止，接線端4接通反轉啟動，斷開停止

ModE模式設置(0-5) 0速度控制，1定長控制，2連續控制，3往返控制，4定時速度控制

5速度控制(遇限位停止)默認值0

在定長模式下，停止狀態短按停止鍵設置P-01,長按停止鍵內部參數中有d1A, dlb

在連續模式和往返模式下，停止狀態按停止鍵設置P-01, P-02, P-03

在定時模式下，停止狀態按停止鍵設置P-11,定時時間，脫機鍵切換時間速度顯示

XI, X2限位跟GND通路有效，在速度控制模式和往返模式下，遇到會方向取反運行

在定長模式下，遇到會停止運行。Y1運行輸出，Y2運行結束輸出-脈沖。

HSP****速度設置( 1-4000)默認1000轉/分鐘，當設置小于等于300時，轉速顯示帶

P-01長度值，脈沖數=P-01*d1A/d1b

一位小數。

上檔鍵:按下調速鈕按鍵可以切換調速檔位,

個位閃爍時當量為1，十位當量為10，百

P-02延時值，單位毫秒

位當量為100，千位當量為1000

P-03次數值，連續運行次數值
