工件名稱：80公里工程檔板

產品實物：無

材質：SGCC   1.2*1220*2830

             SGCC   3.0*1220*2500

             SPHC   8.0*1220*3350

            鍍鋅方通  40*40*2.5

 對被焊工件的要求

工件誤差：包含精度誤差、位置誤差、焊縫間隙誤差。

工件焊縫周圍10mm內不能有影響焊接質量的油、水分和氧化皮。

工件的尺寸偏差不能超過 ±0.5mm。

不同工件在夾具定位后焊縫位置度重復定位偏差不超過 ±0.5mm。

對接焊縫間隙小于0.5mm,大于0.5需人工打底。

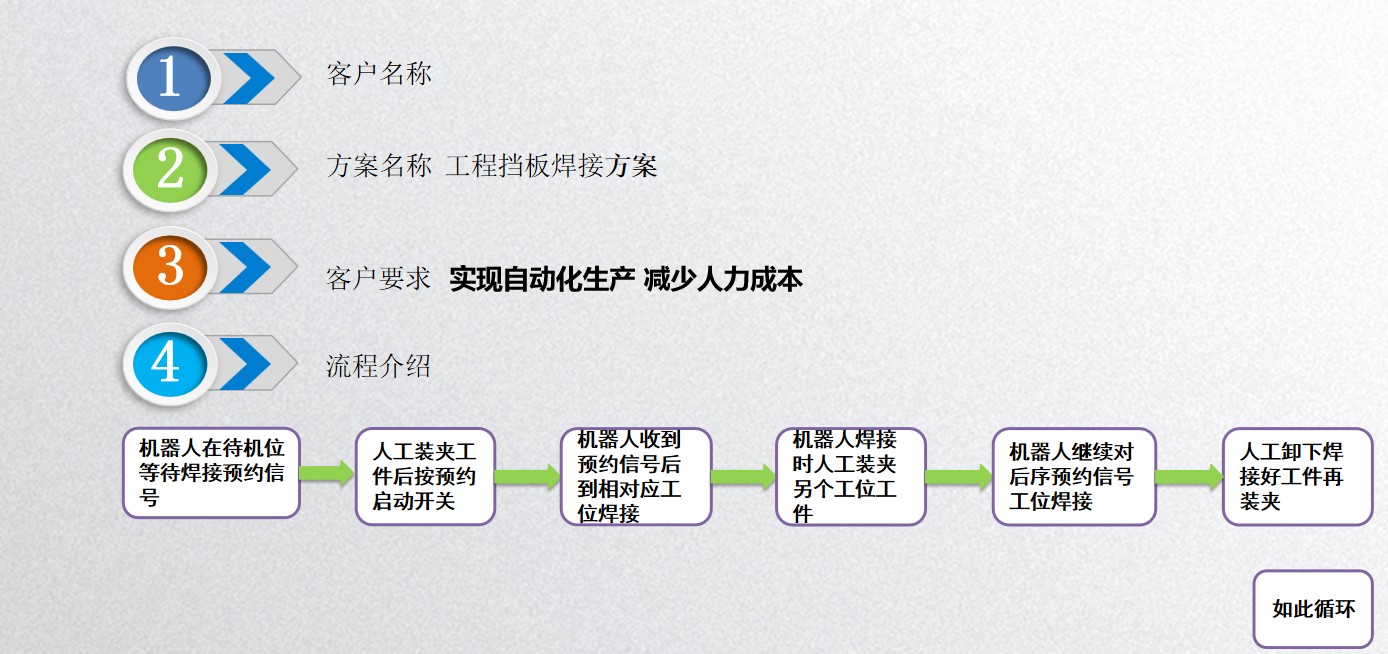

設計目標：

         此專機設計實現了人工上下料，機器人自動化焊接，解決人工作業造成的操作繁瑣，效率 低，勞動強度大等問題。實現了連續、高效、高質量的自動化功能。

 設計要求：

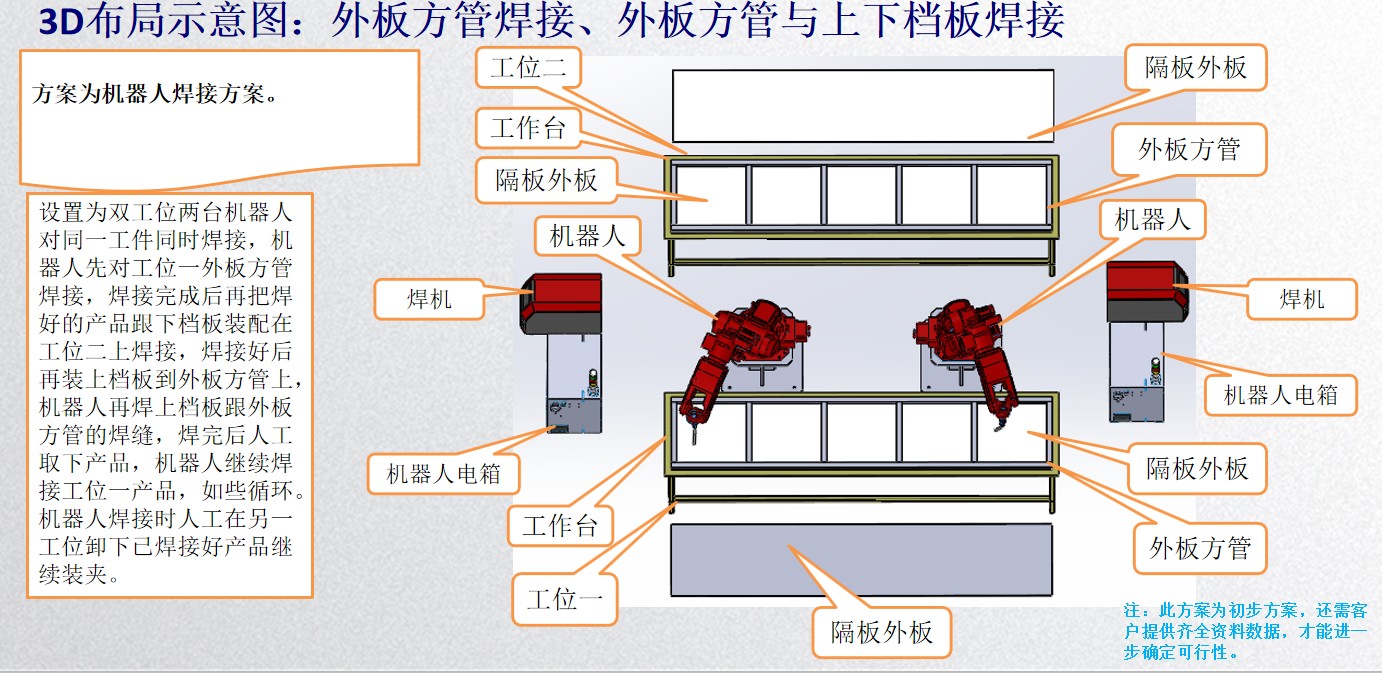

       外板方管與擋板組件焊接放置工件臺固定焊接，設置兩工位，實現對兩工位產品交替焊       接。
