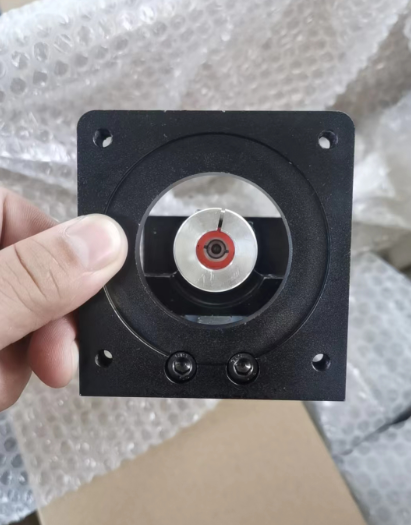

圖為客戶定做的100MM行程雙線型導軌滑臺，絲桿為1605的滾珠絲桿，電機法蘭為86電機發蘭連接片。聯軸器為14MM孔輸出

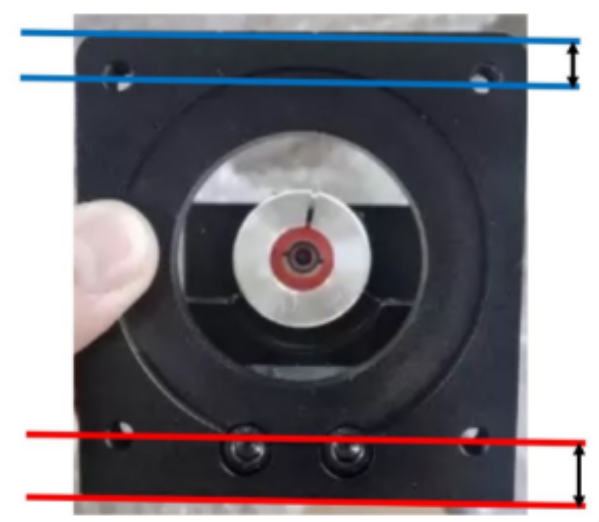

紅色距離：紅色12.5MM，藍色距離8MM 80型材的雙線導軌，加裝了手輪，和鎖緊功能，客戶負載20KG沒問題。這種HBX系列雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610；1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米。
產品尺寸圖如下：
