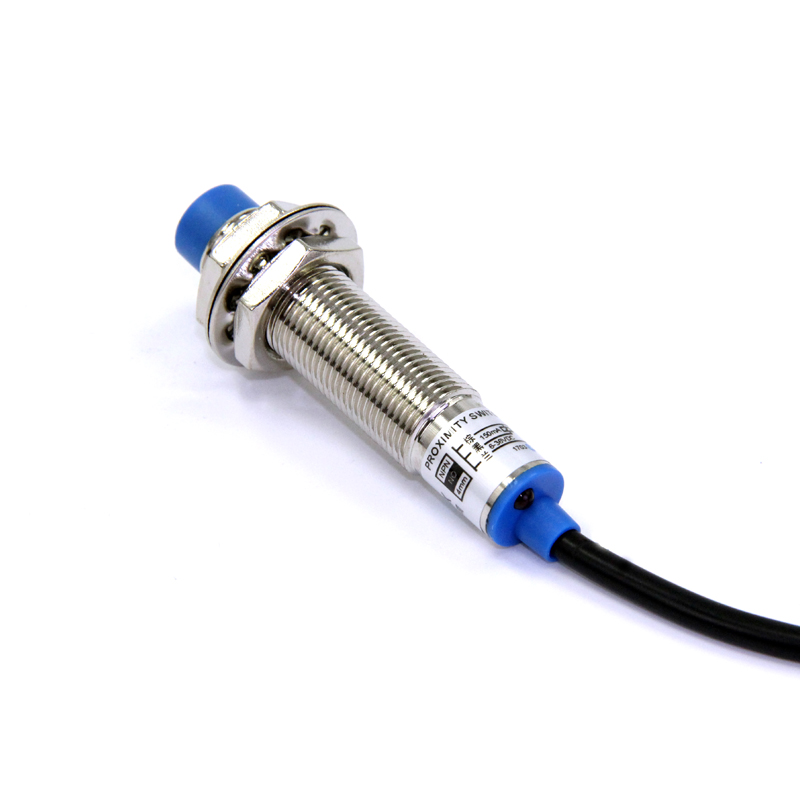

接近開關

繼電器

       一些客戶不是很了解控制器程序指令的意思， 故編輯了簡單程序，客戶按照操作流程輸入（下面有流程圖），可以更快了解并使用。如遇問題可撥打15210337990 張 咨詢

說明書下載地址：復制并轉到：https://pan.baidu.com/s/1nuCXHCP

編程實例：開關感應一下，電機走一下。

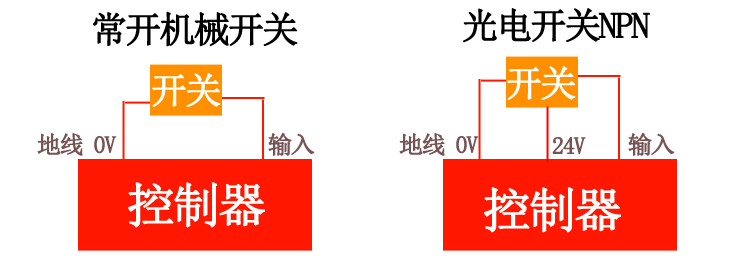

控制接線：

程序：輸入接控制器 “外部啟動”

00 SPEED  速度單位：Hz/s 數值越大電機速度越快。

01 G-LEN  位移量單位：脈沖 數值越大電機走的多。

02 END     程序結束 等待下次啟動指令重新00開始。

開關通一次程序00-02運行一遍，常見問題：開關一直通=電機一直走。

編程實例：電機走一下，輸出通1秒后斷開。

控制接線：

程序：輸出接控制器 “輸出1”

00 SPEED  速度單位：Hz/s 數值越大電機速度越快。

01 G-LEN  位移量單位：脈沖 數值越大電機走的多。

02 OUT     控制輸出：1000可以控制輸出口打開。

03 DELAY  延時功能：單位毫秒 延時1秒輸入1000。

04 OUT     控制輸出：0000可以控制輸出口關閉。

05 END     程序結束 等待下次啟動指令重新00開始。

常見問題：輸出打不開:24V+接控制的24v,確保繼電器24v和輸出是回路，檢測02 04 參數是否符合要求。

配套電機：

搭配時代超群步進電機使用效率更高，時代超群電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。

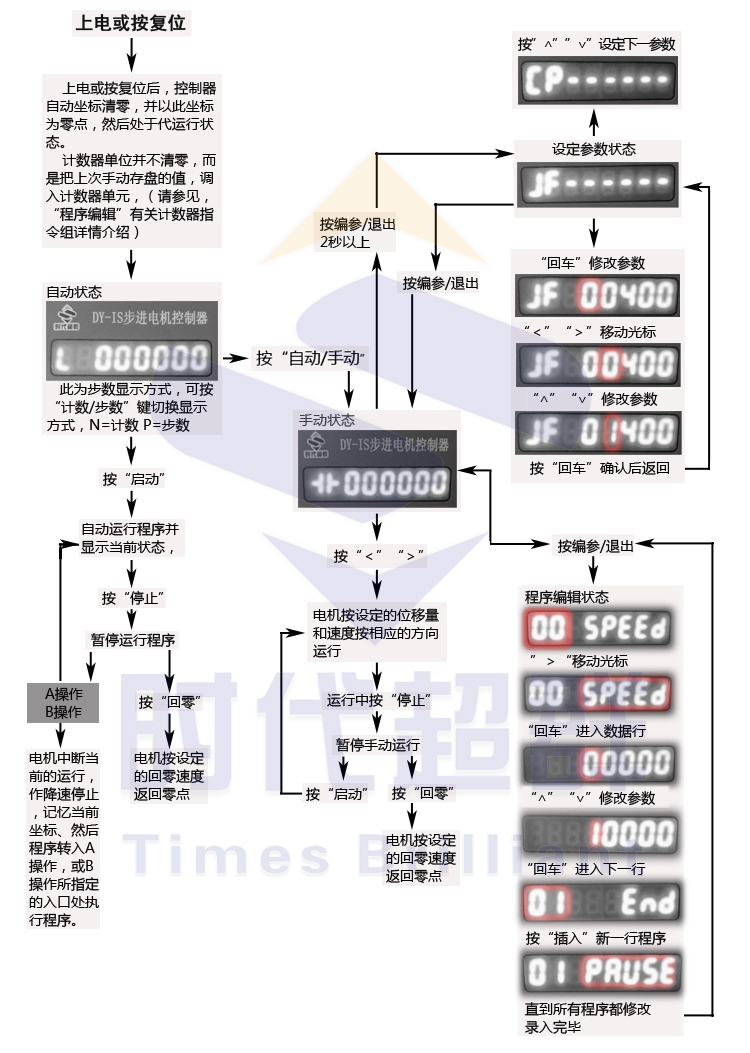

操作流程圖：

接線圖：
