直線滑臺是一種能提供直線運動的機械結構，可臥式或者立式使用，也可以組合成特定的運動機構使用--即自動化行業中通常稱為XY軸、XYZ軸等多軸向運動機構。這個機構細分到不同的行業中有不同的名稱，比較常見的名稱有:直線滑臺、線性滑臺、電動缸、電動滑臺、機械手臂、機械手等。 直線滑臺通常配合動力馬達使用，在其滑塊上安裝其它需求工件組成完整輸送運動設備以及設定一套合適的馬達正反轉的程序，即可實現讓工件自動循環往復運動的工作。從而達到設備大批量生產和密集生產的目的。 直線滑臺發展至今，已經被廣泛應用到各種各樣的設備當中。為我國的設備制造發展貢獻了不可缺少的功勞，減少對外成套設備進口的依賴，為熱衷于設備研發和制造的工程師帶來了更多的機會。

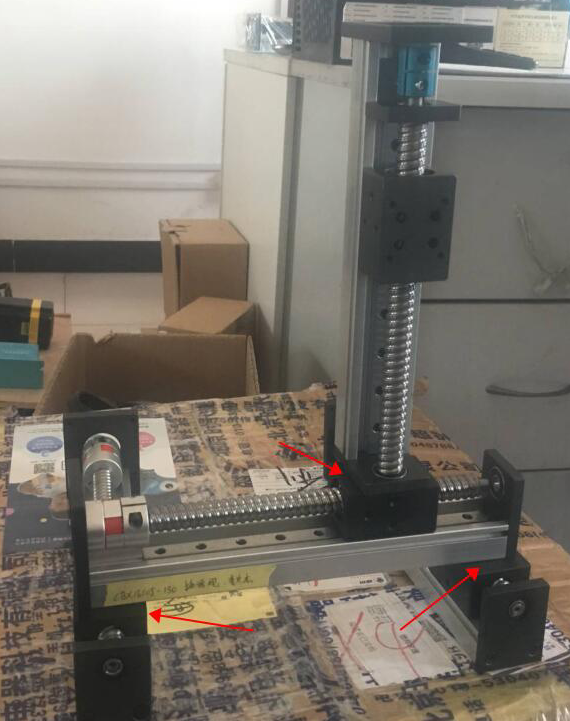

上圖我客戶定做的XYZ滾珠絲桿模組，X軸兩軸同步，CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，上圖是CBX1204J-100，有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠，可配42/57步進電機、無刷電機，60閉環伺服電機等。

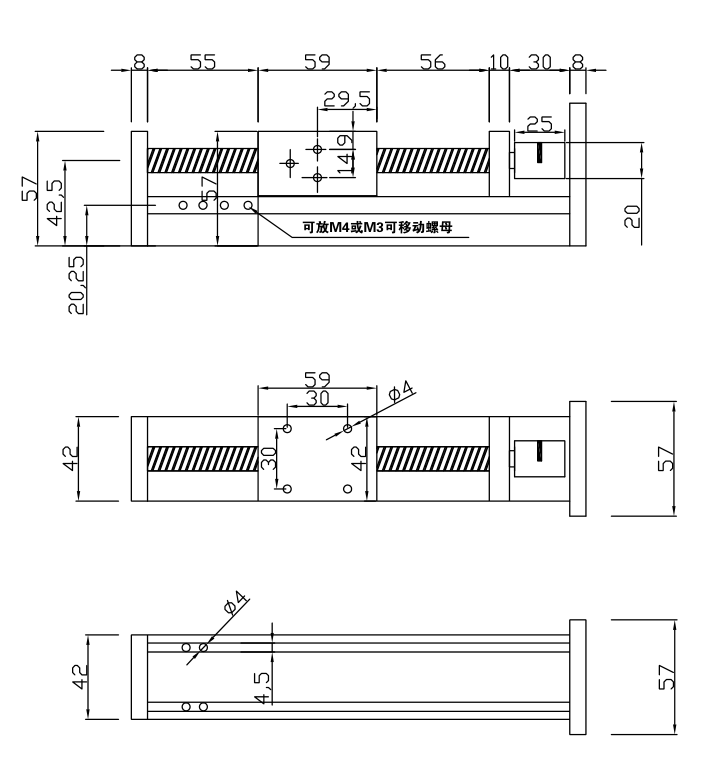

帶支撐型線性導軌，運行更穩定，產品尺寸圖如下：
可搭配42/57步進電機，60閉環步進電機

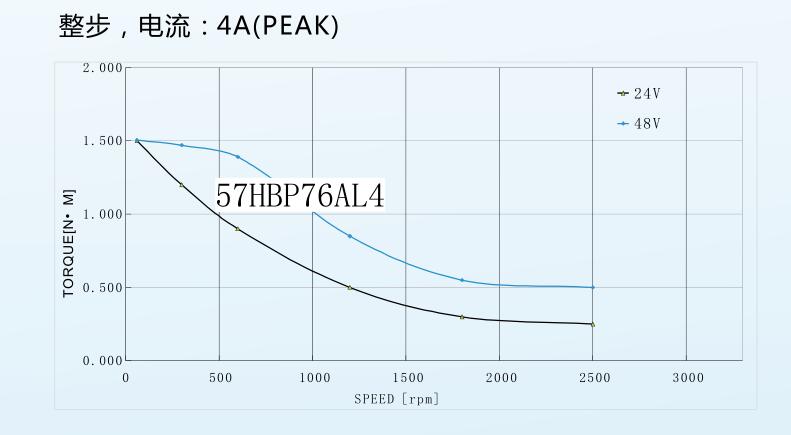

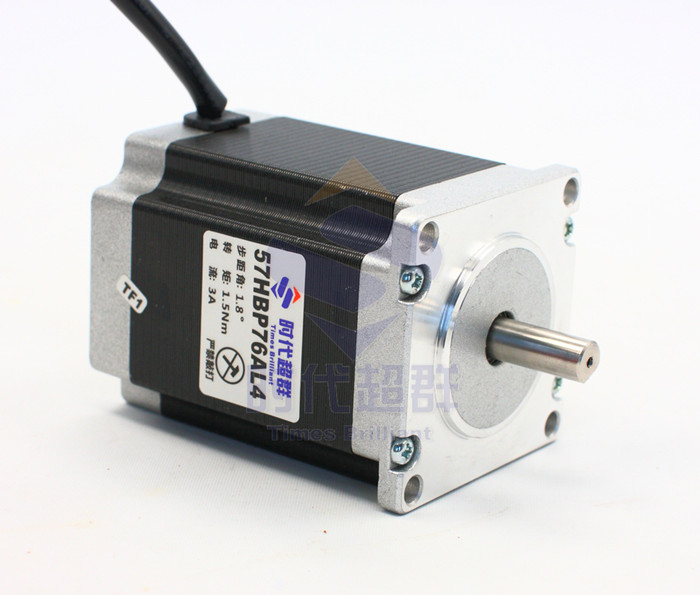

型號：57HBP76AL4 步距角為1.8°、靜力矩1.5NM 、電流3A 、 安裝止口38冊、 輸出法蘭孔距47MM、 出軸長22MM 、 軸徑8MM、銑扁處理。步進電機不需要a/d轉換，能夠直接將數字脈沖信號轉化成為角位移，除了在數控機床上的應用，步進電機也可以并用在其他的機械上，比如作為自動送料機中的馬達，作為通用的軟盤驅動器的馬達，也可以應用在打印機和繪圖儀中。
配套驅動器模塊ZD-2HD330-M57P，一體安裝
產品特點 ☆ 微型設計，安裝便利，可與 57 步進電機一體化 ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容 3.3-5V 和 12-24V 邏輯電平 ☆ 電流 2-4.5A 連續可調 ☆ 1/2/4/8/16/32/64/128 細分可選 聯系方式：QQ:467102884 電話：18710050116（劉女士）
