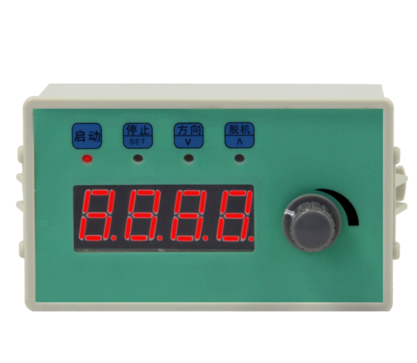

CS10-3 脈沖控制器外部啟動模式選擇

     CS10-3  脈沖發生器可以控制步進電機，伺服電機，電機轉速 0 0-1000  轉每分鐘，方波，無極可調。外接

啟停、方向可以實現外部控制。具有調速、定長功能。

1.顯示說明：在運行狀態或停止狀態數碼管顯示當前的轉速值，單位轉/分。

在設置狀態顯示設置的參數代號或參數值

2.參數設置：在停止裝態下，長按 鍵，出現 ACC，再按下鍵出現 ACC 的參數值，按和鍵修改，修改完按確認，回到 ACC 狀態 ，按鍵

出現 tAb,再按出現 Modo 再按出現 Model,再按回到 ACC 參數設置同 ACC,按鍵退出

控制器輸出共陽極信號，適用于絕大多數脈沖+方向控制的電機驅動器。

啟動模式分為以下幾種：

IN-S 模式 1（0-4）默認值 0

0 接線端子 3 接通啟動，斷開停止，方向為接線端 4 接通正轉，斷開反轉

1 接線端子 3 按一下啟動，再按一下停止，方向為接線端 4 按一下停止

2 接線端子 3 按一下啟動，接線端 4 按一下停止

3 接線端子 3 按一下正轉啟動，再按一下停止，按線端 4 按一下反轉啟動，再按一下停止

4 接線端子 3 接通正轉啟動，斷開停止，接線端 4 接通反轉啟動，斷開停止

THE END
