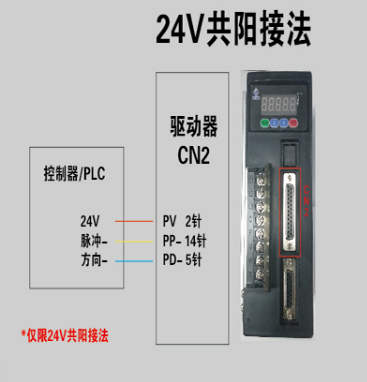

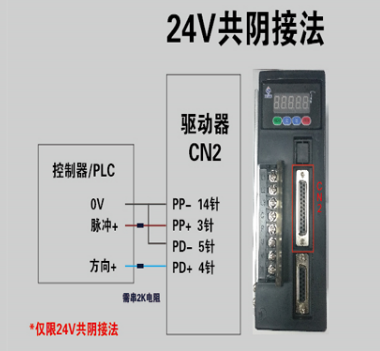

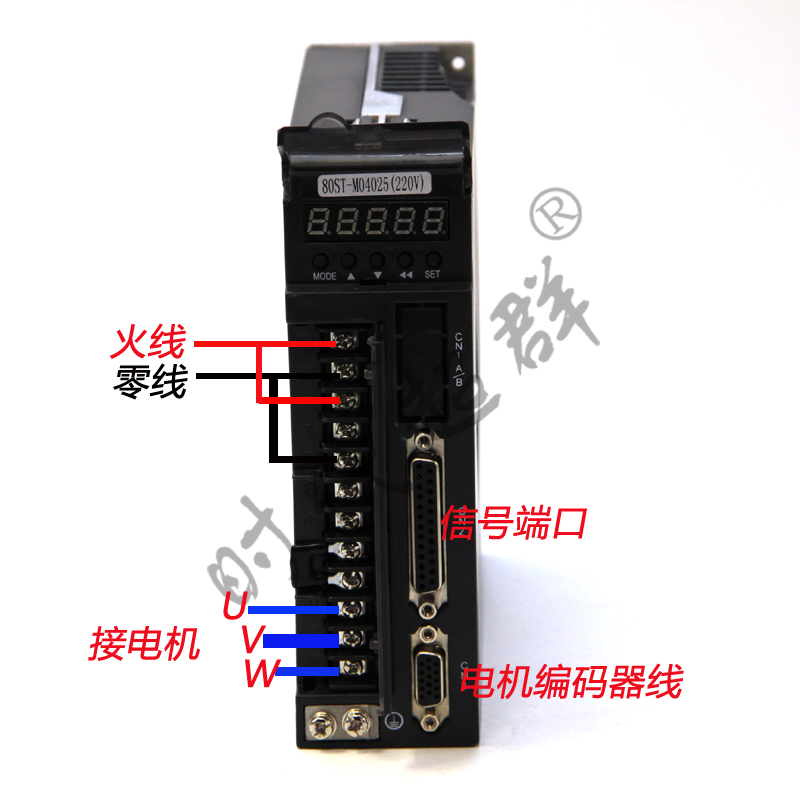

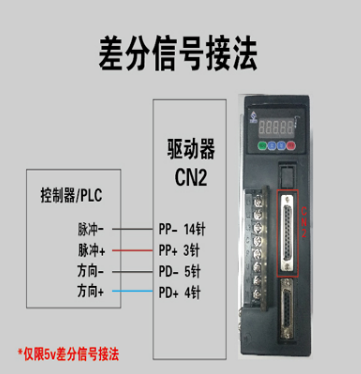

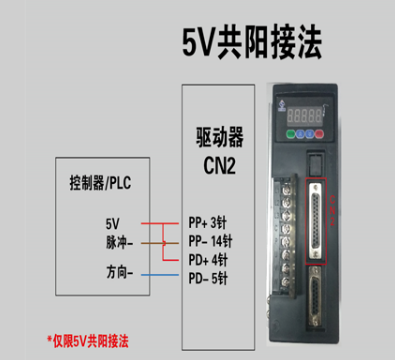

接線包括主電路接線和控制電路接線。主電路包括R、S、T三相線和U、V、W與電機的zhi接線，到PLC連接驅動器的CN1（有些驅動器包括CN1A和CN1B)，編碼器與CN2連接。難點是PLC輸出線路與中繼端子臺的接線，要根據設計要求來接。

接線材料依照電線規格使用。 電纜長度，指令電纜 3m 以內，編碼器電纜 20m 以內。 220v 驅動器電源 L1、L2、L3 電源接線是否正確，請勿接到 380V 電源上。  380v 驅動器電源 R、S、T 電源接線是否正確，請勿接到 220V 電源上,否則電機運轉不正常。 控制電源 L1,L2 必須正常接入，否則驅動器無法開機運行。 電機輸出Ｕ、Ｖ、Ｗ端子相序，必須和電機相應端子一一對應。若接錯，電機可能不轉或飛車， 損壞驅動器。不能用調換三相端子的方法來使電機反轉，這一點與異步電機完全不同。 必須可靠接地，而且單點接地。  裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障無法輸出信號。 為了防止噪聲造成的錯誤動作，請在電源上加入絕緣變壓器及噪聲濾波器等裝置在同一配線管 內

工作環境溫度：0～40℃；工作環境溫度：80%以下（無結露）。  貯存環境溫度：-40～50℃；貯存環境濕度：80%以下（無結露）。 振動：0.5G 以下。 通風良好、少濕氣及灰塵之場所。  無腐蝕性、引火性氣體、油氣、切削液、鐵粉等環境。  無水汽及陽光直射的場所。 安裝方法  水平安裝：為避免水、油等液體自電機出線端流入電機內部，請將電纜出口置于下方。  垂直按裝：若電機軸朝上安裝且附有減速機時，須注意并防止減速機內的油漬經由電機軸滲入 電機內部。 電機軸的伸出量需充分，若伸出量不足時將容易便電機運動時產生振動。  安裝及拆卸電機時，請勿用榔頭敲擊電機，否則容易造成電機軸及編碼器損壞。
