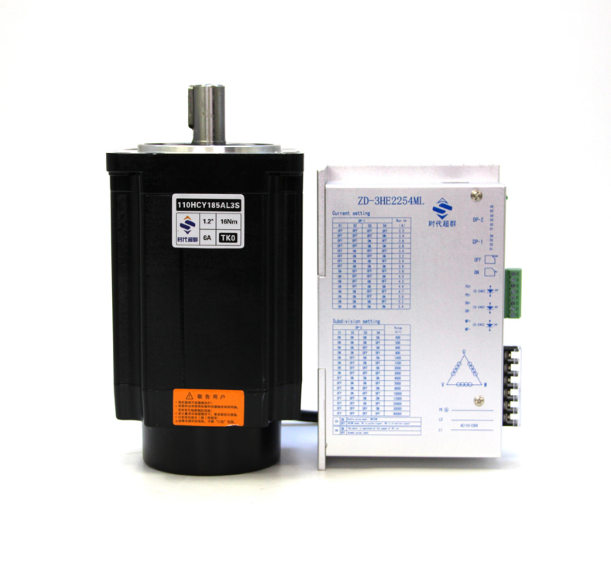

ZD-3HE2254MH 是基于 DSP 控制的三相步進電機驅動器。它 是將先進的 DSP 控制芯片和獨特的控制電路結合一起所構成的新 一代全數字步進電機驅動器。驅動電壓為 AC90-240V，適配電流 在 5.0A 以下、外徑 57-110mm 的各種型號的兩相混合式步進電機。 該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機 運行平穩，幾乎沒有動和噪音。定位精度 40000 脈沖 / 轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包 裝機械等分辨率較高的大、中型數控設備上。
ZD-3HD2254ML三相混合式步進電機驅動器是我公司基于全新一代32位DSP技術的高性能數字式步進電機驅動器，具有以下技術特性：驅動器內部采用交流伺服電流控制原理，大大改善了輸出電流的響應特性，獨特的電路設計，優越的軟件算法處理，使電機運行平穩性、噪音、震動等方面具有優越的性能，平滑、精確的電流控制技術使電機發熱大大的減低；驅動器線電壓始終保持高壓輸出（325V），使步進電機高速運轉時仍能保持高轉矩；具備短路、過壓、欠壓、過熱等完善的保護功能，具有良好的可靠性；具備掉電相位記憶功能，適合于特定應用中對初始相位的特殊需要；具備電機鎖機電流分4檔可調，降低電機靜止狀態下的發熱量；有8種細分可供選擇，最小步距角0.036 o,滿足您的精確控制需要；輸出電流有8檔可選，適配電流在5.4A以下多種型號的電機

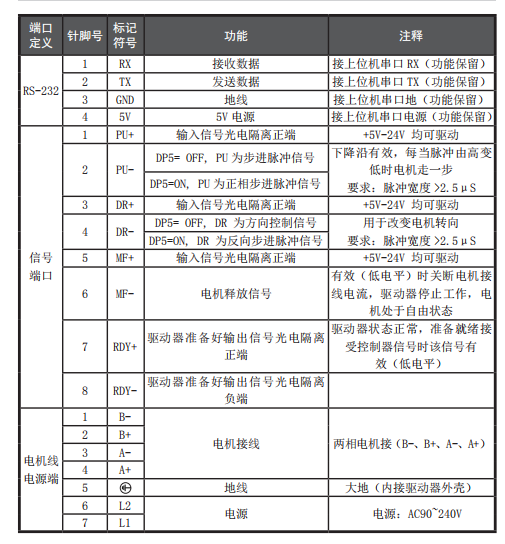

新一代32位DSP技術,電壓輸入范圍：AC110-220V,****有效電流6.5A,脈沖響應頻率可達400KHz,根據不同型號電機選擇參數,具備脈沖微細分功能，在低細分中自動插入細分，使電機運行更加平穩,可根據轉速和細分選定脈沖濾波頻率,可靈活匹配上位機的脈沖控制方式,電機鎖機電流分4檔可調，當脈沖停止超過400ms時，電機減為鎖機電流,具備86和110/130電機選擇功能. 接口定義
1、輸入電壓不能超過 AC 260V； 2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部參數； 3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈 ALM 亮， 直到驅動器溫度降到 50 度時，驅動器需要重新上電才能恢復 工作。出現過熱保護請加裝散熱器； 4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其 他短路故障，排除后需要重新上電恢復； 5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重 新上電恢復。
