DMS-055A 驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。

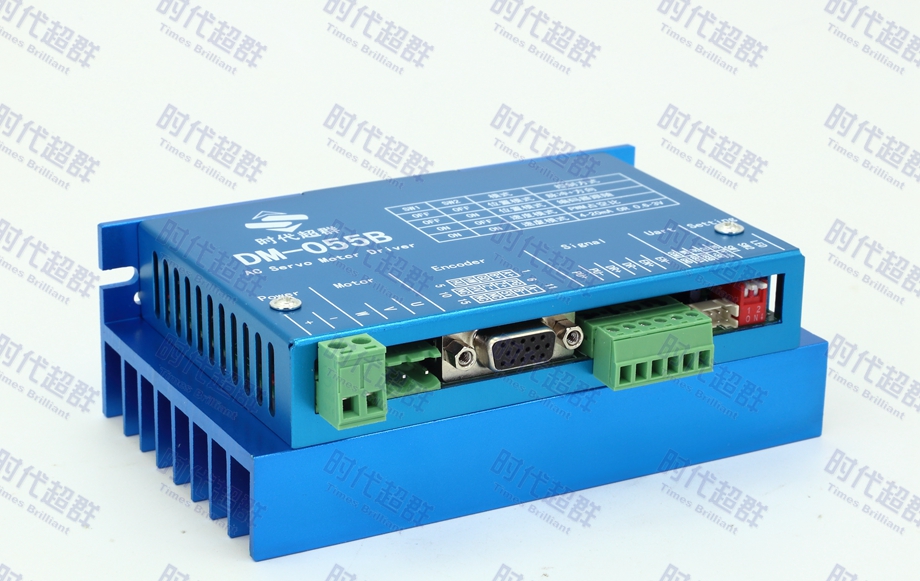

    上圖為時代超群直流伺服電機驅動器DM-055B。

    驅動器工作需要接上 20~50VDC 的電源，電壓根據電機的額定電壓來選擇，電機的 UVW 和編碼器已做好插頭，直接插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦輸出的 報警信號、到位信號、編碼器零點信號，可以根據需要連接。

    圖一為直流無刷伺服電機57B2C1230-SC0(57法蘭、24V、120W、3000轉)，配套驅動器為DMS-055A.

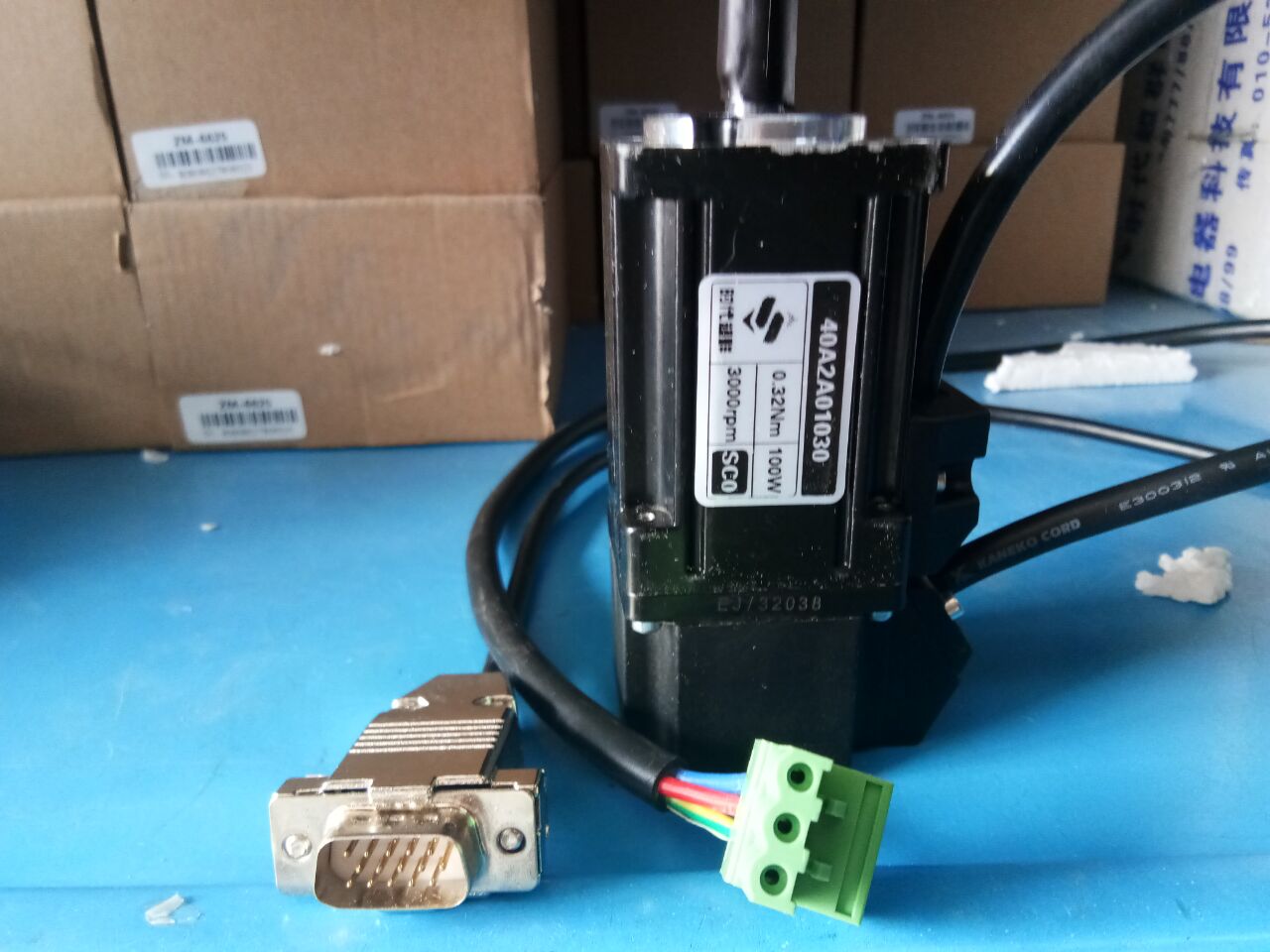

    圖二為低壓伺服電機40A2A01030-SC0(40法蘭、24V、100W、3000轉)。配套驅動器為DM-055B.

    常用于雕刻機、醫療、全自動剝線機等等。

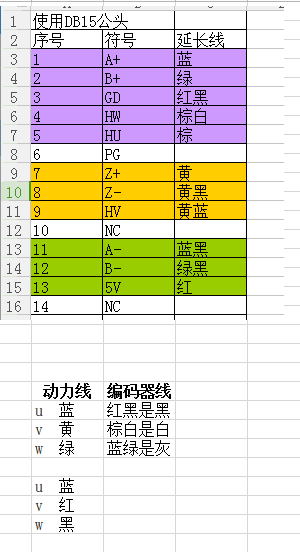

詳細接線定義可以參考如下：

     技術咨詢 楊工：18001308796！
