前面板圖包括：

1、八位數碼管顯示

2、六路輸入狀態指示燈

3、三路輸出狀態指示燈

4、CP 脈沖信號指示燈

5、CW 方向電平指示燈

6、按鍵：共10 個按鍵，且大部分按鍵為復合按鍵，他們在不同狀態表示的功能不同。

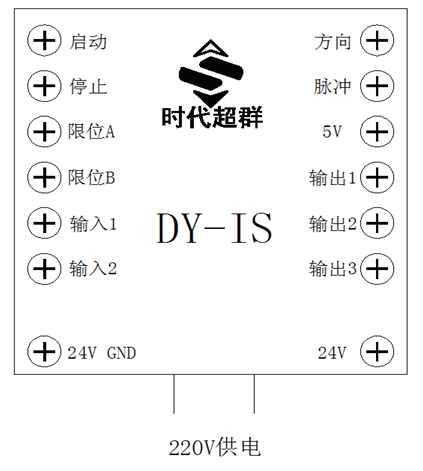

后面板圖包括：

1、啟動：啟動程序自動運行，相當于面板上的啟動鍵。

2、停止：暫停正在運行的程序，相當于面板上的停止鍵，再次啟動后，程序繼續運行。

3、( 限位A)A 操作和( 限位B)B 操作是本控制器的一大特點：對于步進電機，我們一般進行定量定位控制，如控制電機以一定的速度運行一定的位移這種方式很容易解決，只需把速度量和位移量編程即可。但還有相當多的控制是不能事先定位的，例如控制步進電機從起始點開始朝一方向運行，直到碰到一行程開關后停止，當然再反向運行回到起始點。再例如要求步進電機在兩個行程開關之間往復運行n 次，等等。在這些操作中，我們事先并不知道步進電機的位移量的具體值，又應當如何編程呢？本控制器利用：“中斷操作”，我們稱之為“( 限位A)A 操作”和“( 限位B)B 操作”。以“( 限位A)A 操作”為例，工作流程為：當程序在運行時，如果“( 限位A)A 操作”又信號輸入，電機作降速停止，程序在此中斷，程序記住了中斷處的座標，程序跳轉到“( 限位A)A 操作”入口地址所指定的程序處運行程序。

4、輸入1 和輸入2 通過開關量輸入端。

5、輸出1、輸出2 和輸出3 通過開關量輸出端。

6、+24V、地—輸入輸出開關量外部電源，本電源DC24V/0.2A,此電源由控制器內部隔離提供。

7、~220V 控制器電源輸入端。輸入信號和輸出信號接口電路： 操作流程圖本控制器的“啟動”、“停止”、“( 限位A)A 操作”、“( 限位B)B 操作”、“輸入1”、“輸入2”為輸入信號，他們具有相同的輸入接口電路。“輸出1”、“輸出2”、“輸出3”稱為輸出信號。他們具有相同的輸出接口電路。輸入和輸出電路都有光電隔離，以保證控制器的內部沒有相互干擾，控制器內部工作電源(+5V) 和外部工作電源（+24V）相互獨立，并沒有聯系，這兩組電源由控制器內部變壓器的兩個獨立繞組提供。開關量輸入信號輸出信號的狀態，分別對應面板上的指示燈。對于輸入量，輸入低電平（開關閉合時）燈亮，反之燈滅；對于輸出量，輸出0 時為低電平，指示燈滅，反之燈亮。
