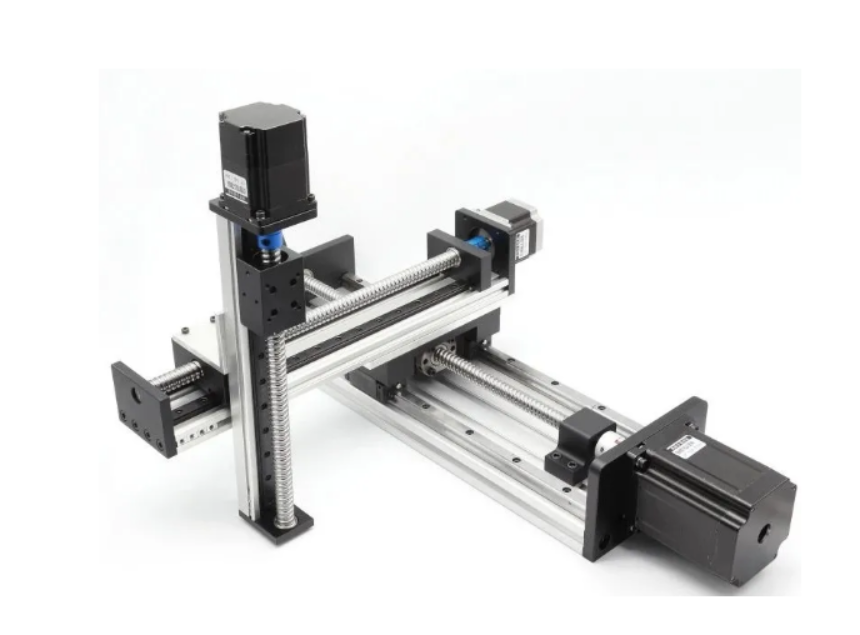

上圖為客戶定做一款XYZ模組，X軸采用了HBX150系列雙線型滾珠絲桿直線導軌搭配86步進電機，Y軸采用的是HBX80系列雙線型滾珠絲桿直線導軌搭配的57步進電機，Z軸采用單線軌CBX系列直線導軌搭配的57系列剎車步進電機，Z軸負載5KG。

整體結構穩定，運行噪音小，平穩。定位精度高。具體的產品介紹如下：

時代超群HBX150型材雙線型重型滑臺導軌滑塊為165mm*150mm含兩個導軌滑塊，水平****載重150KG，垂直載重80KG,定位精度0.03MM，可以做到有效行程2米以內。1605、1610、2020、2010等多種規格可選。

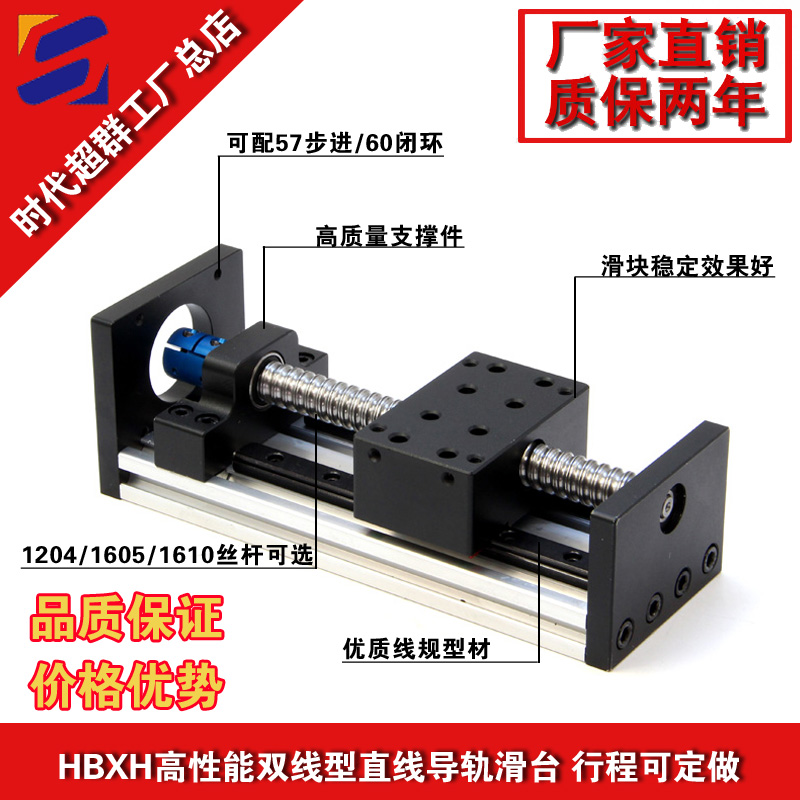

時代超群HBX80型材雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610等規格可選

時代超群CBX系列線性滾珠絲杠直線導軌滑臺，水平載重50kg，垂直載重10kg,定位精度0.03MM，此款有效行程可做到1500mm，可做成1204、1605、1610規格的滾珠絲杠可配42/57步進電機、無刷電機，60閉環伺服電機等。

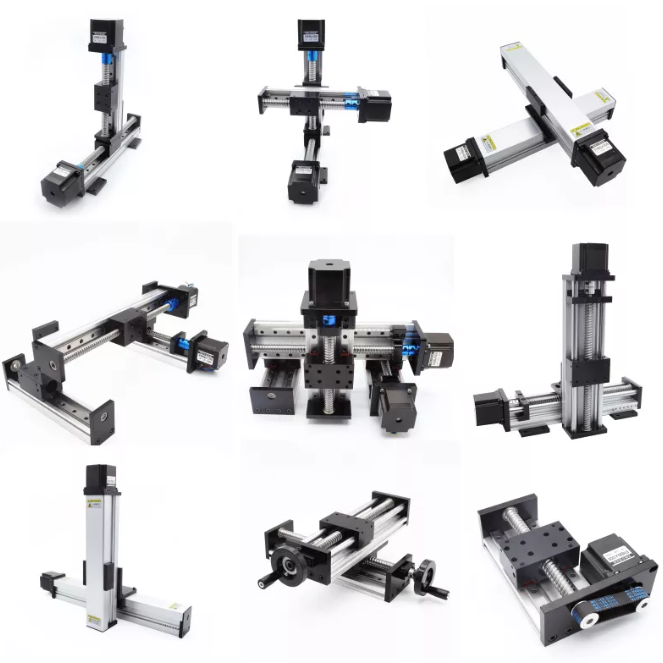

其他系列模組搭建推薦

聯系方式：QQ:467102884  電話：18710050116（劉女士）
