上圖為客戶的一套激光儀器，左右往復運行采用的是同步帶導軌，上下的移動采用的是時代超群CBX系列直線導軌，導軌采用加裝手輪直接手動驅動的方式，手輪前邊有一個鎖緊裝置。客戶手動來控制激光器的上下升降

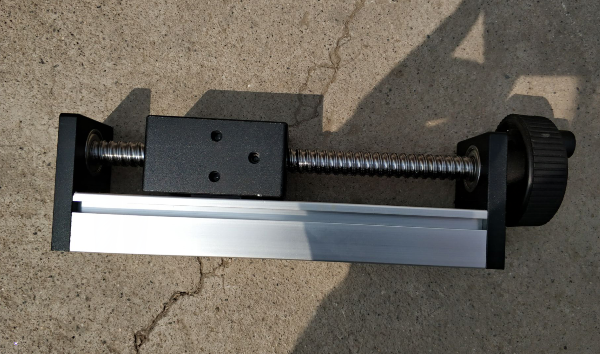

客戶采用的是1605絲桿，既絲桿直徑16MM，導程5MM，絲桿有效行程300MM的直線導軌。加裝了一個手輪。
時代超群CBX系列線性滾珠絲杠直線導軌滑臺，水平載重50kg，垂直載重10kg,定位精度0.03MM，此款有效行程可做到1500mm，可做成1204、1605、1610規格的滾珠絲杠，可以加裝手輪，也可以搭配42/57步進電機、無刷電機，60閉環伺服電機等。

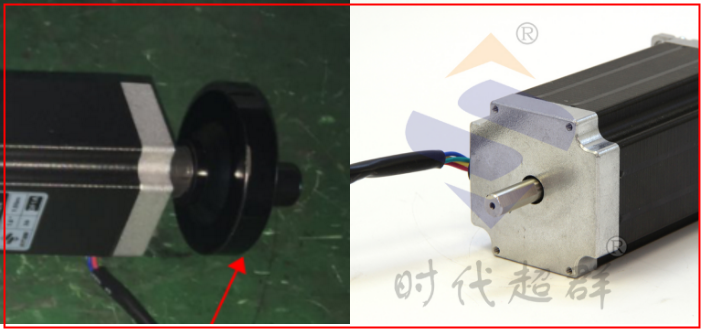

也可以采用加裝雙出軸步進電機，在加手輪的方式，實現電動和手動都可以控制。
電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.8° 扭矩2.8N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，前后出軸長21mm，可以加手輪。
配套驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，具有競爭力和吸引力。
